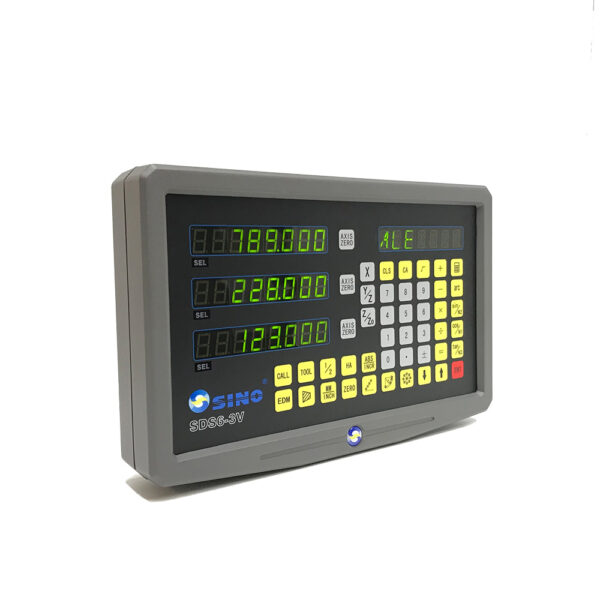

ORIGINAL SINO SDS6-3VE Positionsanzeige für 3 Achsen mit 1 Abschaltpunkt

Hochpräzise Positionsanzeige für Werkzeugmaschinen

Die ORIGINAL SINO SDS6-3VE Positionsanzeige ist speziell für den europäischen Markt entwickelt und bietet präzise Messfunktionen für Werkzeugmaschinen. Sie ermöglicht die genaue Positionierung auf drei Achsen und verfügt über einen Abschaltpunkt für die Z-Achse einer Erodiermaschine.

Besondere Merkmale:

• Kompatibel mit SINO Glasmaßstäben und Magnetmesssystemen
• Signalverarbeitung nach EIA-422A
• Einstellbare Auflösungen: 0.1/0.2/0.5/1/2/5/10 µm

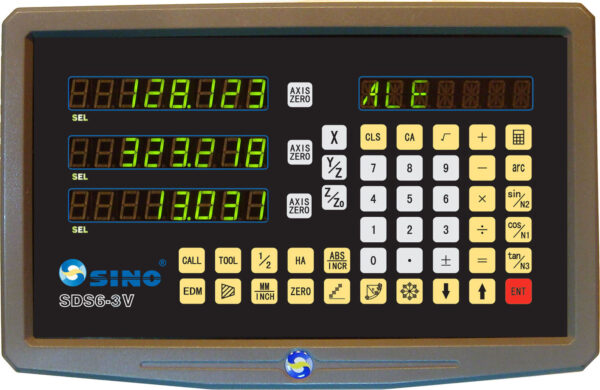

• Großes 8-stelliges LED-Farbdisplay für optimale Ablesbarkeit
• Langlebige Bauteile für den industriellen Dauereinsatz

Vielseitige Einsatzbereiche

Die SINO SDS6-3VE ist ideal zur Nachrüstung konventioneller Werkzeugmaschinen wie Fräs- und Drehmaschinen. Mit erweiterten Sonderfunktionen und hochwertigen Chipsätzen ist sie speziell für den europäischen Markt optimiert.

Technische Spezifikationen

Merkmal	Spezifikation
Achsen	3 Achsen
Max. Lesegeschwindigkeit	120 m/min
Chipsatz	16-Bit CPLD, 16-Bit CPU / 32-Bit CPU
Betriebsspannung	80 – 260 Volt, 50-60 Hz
Leistungsaufnahme	25 VA
Arbeitstemperatur	0 – 45 °C
Signalverarbeitung	EIA-422A Linedriver
Max. Eingangsfrequenz	5 MHz
Material	Stabiles Metallgehäuse
Abmessungen	298 x 192 x 90 mm
Gewicht	ca. 3,2 kg

Funktionsumfang der SDS6-3VE

Erweiterte Rechen- und Speicherfunktionen

• Integrierte Taschenrechnerfunktion mit trigonometrischen Berechnungen
• 200 Speicherplätze für Werkzeugspeicherung und Werkstückbezugspunkte
• Werkzeugradiuskompensation für exakte Fräsergebnisse
• Mittenbestimmung/Werkstückzentrierung durch Halbierung der Werte

Bohrbildberechnung und Werkstückverrundung

• Lineare Lochreihenfunktion zur Berechnung und Speicherung von Bohrungen
• Lochkreisbearbeitung zur automatischen Berechnung von Bohrpositionen
• Werkstückverrundung für Innen- und Außenbearbeitung von Rundungen

Sonderfunktionen im Drehmaschinenmodus

• Z-Achsen-Kopplung: Automatische Verrechnung von Z und Zo
• Automatische Winkelberechnung beim Kegeldrehen

Fehlerkompensation & Datensicherung

• Lineare und nichtlineare Fehlerkompensation (40 Punkte) für höchste Messpräzision
• Memory-Funktion: Speicherung der letzten Messwerte auch bei Stromausfall
• Schlummerfunktion: Automatische Speicherung unbeabsichtigter Bewegungen

Vorteile der ORIGINAL SINO SDS6-3VE Positionsanzeige

✅ Optimale Ablesbarkeit durch alphanumerisches Display ✅ Spritzwassergeschützte Frontplatte für langlebigen Einsatz ✅ Höchste Präzision & Wiederholgenauigkeit ✅ Einfache Bedienung & Produktivitätssteigerung ✅ Robustes Aluminiumgehäuse mit Schwenkarmhalterung ✅ Spezielle Sonderfunktionen exklusiv für den europäischen Markt

Qualitätssicherung & Genauigkeitszertifikat

Alle SINO Wegmesssysteme durchlaufen eine Lasermessung in einer Klimakammer bei 20°C, um höchste Präzision zu gewährleisten. Ein Original-Messprotokoll liegt jedem Produkt bei.

Lieferumfang der ORIGINAL SINO SDS6-3VE

✔ 1 x Positionsanzeige SDS6-3VE inkl. Anschlusskabel ✔ 1 x Schwenkarm (gekröpft oder gerade) mit Befestigungselementen ✔ 1 x Deutsche Bedienungsanleitung ✔ 1 x Kabelclips & Werkzeugablage ✔ 1 x Schutzhülle

Modellübersicht | SINO Digitale Positionsanzeigen

Je nach Anwendung stehen verschiedene Anzeigegeräte zur Verfügung:

• 1-Achsen-Anzeige: Für Schleifmaschinen, Bohrwerke, Sägen mit 1 oder 2 Abschaltpunkten.
• 2-Achsen-Anzeige: Ideal für Bohr-, Fräs-, Dreh- und Schleifmaschinen.
• 3-Achsen-Anzeige: Speziell für Fräs- und Drehmaschinen.
• 4-Achsen-Anzeige: Für kombinierte Bohr-/ Fräsmaschinen mit automatischer Z/Zo-Verrechnung.

✅ Jede Bestellung enthält ein Montagekit inkl. Haltearm und Montageteile! Wählen Sie den passenden Tragarm für Ihre Maschine.

📢 Optional erhältlich: Standfuß + Stehrack, stabiles Gehäuse-CASE inkl. Haltearm.
