Beschreibung

Ausführung 2023:  ORIGINAL SINO- Exklusiv für den europäischen Markt produziert.
Nur ORIGINAL mit dem mit dem SINO Echtheitshologramm.

Für den industriellen Einsatz für eine Achse

Serieller RS-232-C-Anschluß- SUB-D 9 Stecker

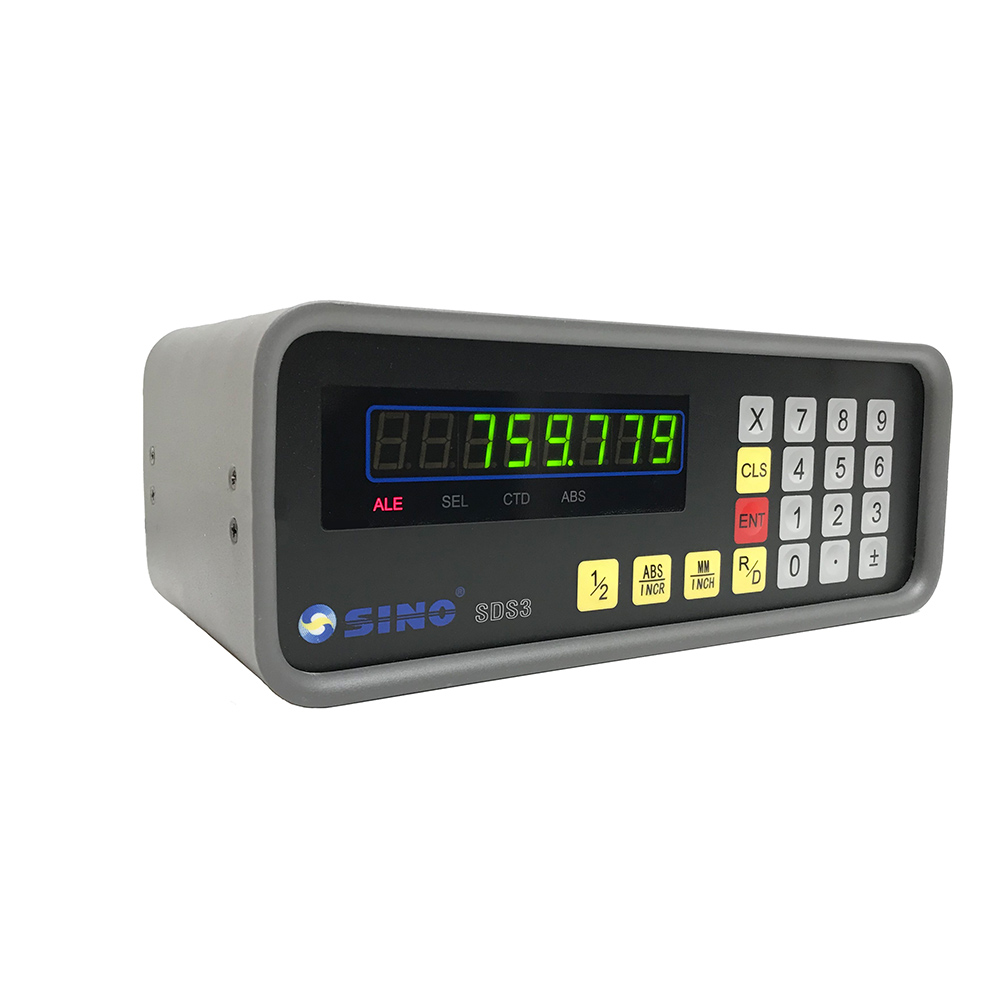

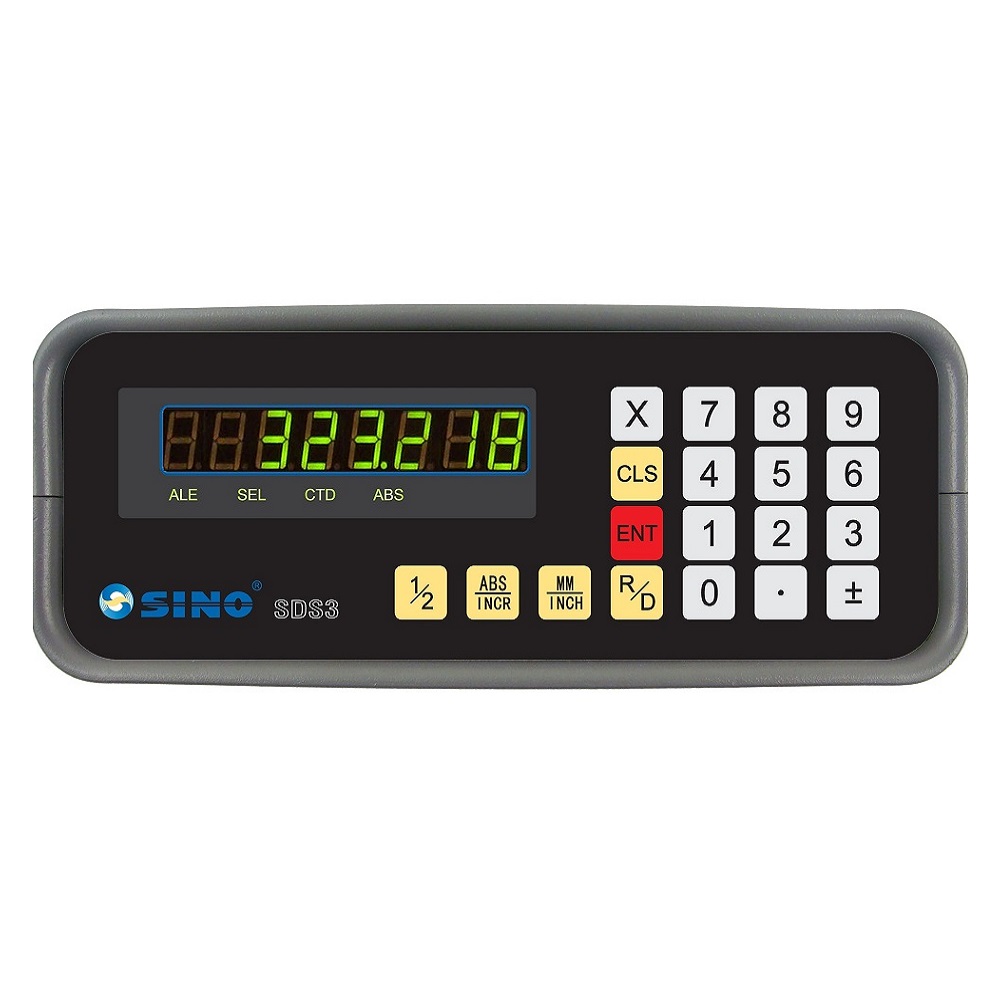

Original SINO SDS3-1 VF Positionsanzeige mit externem Ausgang (RS 232 Schnittstelle)



BESCHREIBUNG

Die Original SINO SDS3-1 VF Positionsanzeige ist eine hochwertige und zuverlässige Lösung für die präzise Anzeige der Position einer externen Achse. Diese Positionsanzeige eignet sich ideal für Anwendungen, bei denen eine genaue Positionsrückmeldung erforderlich ist.

Externer Ausgang und vielseitige Anwendungsmöglichkeiten

Mit einem externen Ausgang ermöglicht die SDS3-1 VF Positionsanzeige die genaue Anzeige der Position einer externen Achse. Sie kann nahtlos in verschiedene Maschinen und Systeme integriert werden und bietet vielseitige Anwendungsmöglichkeiten in der Metallbearbeitung, CNC-Fertigung, Holzbearbeitung und anderen Industriebereichen.

Einfache Installation und Bedienung

Die Installation der SDS3-1 VF Positionsanzeige ist einfach und unkompliziert. Dank der intuitiven Benutzeroberfläche und des benutzerfreundlichen Designs ist die Bedienung der Positionsanzeige problemlos und erfordert keine umfangreiche Schulung.

Zuverlässige Genauigkeit und präzise Anzeige

Mit hoher Genauigkeit und Präzision liefert die SDS3-1 VF Positionsanzeige zuverlässige Messergebnisse. Die klare und gut lesbare Anzeige ermöglicht eine einfache Ablesung der aktuellen Position der externen Achse.

Robustes Design und langlebige Konstruktion

Die SDS3-1 VF Positionsanzeige verfügt über ein robustes Design und eine langlebige Konstruktion, die den Anforderungen anspruchsvoller Arbeitsumgebungen standhält. Sie ist gegen Staub, Schmutz und Vibrationen geschützt, um eine langfristige und zuverlässige Leistung zu gewährleisten.

　

ANSCHLUSSMÖGLICHKEITEN

Anschließbar sind Glasmaßstäbe oder Magnetsysteme.



FUNKTIONEN

vollständige Taschenrechnerfunktion

Umschaltung mm/Zoll

Koordinatenwahl abs./inc.

mit Speicherfunktion. Sollten sie die Anzeige ganz ausschalten oder einen Stromausfall habenso wird der letzte angezeigte Weg gespeichert und nach dem Einschalten wieder angezeigt.

Mittenbestimmung durch Halbierung der Werte

Verdoppelung der Werte zur Durchmesseranzeige im Drehmaschinenmodus

lineare Fehlerkompensationsmöglichkeit

　

　

TECHNISCHE DATEN



• Modell: SDS3-1 VF
• Anzeigetyp: Digitalanzeige
• Achsen: 1 externe Achse
• Ausgang: Externer Ausgang
• Anwendungsbereiche: Metallbearbeitung, CNC-Fertigung, Holzbearbeitung und mehr
• Marke- SINO
• Länge Auflösung- 0.1um,0.2um, 0.5um,1um,5um,10um
• Maximale Winkelauflösung- 0,0001º/PLUSE
• Spannung- AC 100V-240V 50Hz-60Hz
• Zulässige Eingangssignalfrequenz- ≤5MHz
• Schutzart- IP67
• Definition der Schnittstelle- 9 Adern TTL, 9 Adern EIA 422
• Eingangssignal- TTL/RS422
• Betriebstemperatur- 0℃-45℃
• Lagertemperatur- -30℃–70℃
• Luftfeuchtigkeit- 90% (20+-5℃) nicht kondensiert
• Leistungsaufnahme- 25VA
• Ausgang- 1 linearer Maßstab, SINO
• Achse- 1 Achsen
• Zertifizierung- RoHS, CE
• Zusätzliche Funktion- RS-232

　

LIEFERUMFANG

Positionsanzeige, Schwenkarm nach Wahl, Anschlusskabel,

Schutzhaube Bedienungsanleitung, Kabelclips

　

　

Die Original SINO SDS3-1 VF Positionsanzeige bietet eine zuverlässige und genaue Positionsrückmeldung für externe Achsen. Mit ihrer einfachen Installation, benutzerfreundlichen Bedienung, robusten Konstruktion und präzisen Anzeige ist sie die ideale Wahl für eine Vielzahl von industriellen Anwendungen.

Zusätzliche Informationen

Gewicht	3 kg
Variante	1- Achse
Marke	SINO
Artikel	Positionsanzeige
