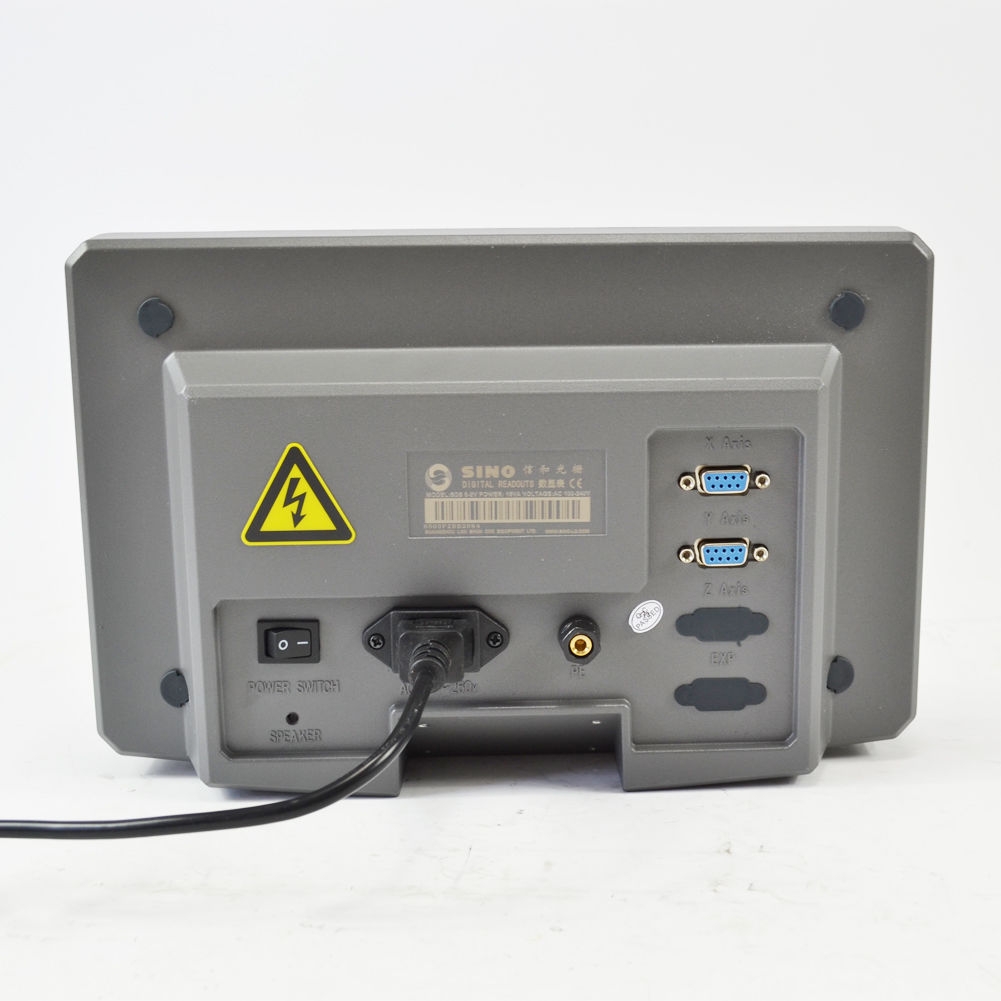

ORIGINAL SINO SDS6-2V 2- Achsen Positionsanzeige für Drehmaschine, Fräsmaschine, Bohrmaschine zur Verwendung mit unseren optischen Messwertgebern Glasmaßstäben und SINO Magnetmesssystemen.

Signalverarbeitung: EIA-422A
Neueste Version – deutsche Ausführung
Einstellbare Auflösungen: 0.1/0.2/0.5/1/2/5/10 my

Einsatzbereich der Original SINO SDS6-2V Positionsanzeige 2- Achsen

Zur Nachrüstung manueller konventioneller Werkzeugmaschinen. Die Universale SINO 2 Achsen- Positionsanzeige SDS6-2V können Sie an Fräs- und Drehmaschinen nachrüsten.



NEUESTE Ausführung Deutschland-Europa

Exklusiv nur für den deutschen/ europäischen Markt produziert mit Sonderfunktionen, hochwertigen Chipsätzen und Bauteilen für langlebigen Fertigungseinsatz. Höherer Genauigkeitsklasse für  den industriellen Einsatz.Nur echt mit dem Original Sicherheitshologramm.

Technische Details der Original SINO SDS6-2V Positionsanzeige 2- Achsen

• Grosses 8 stelliges LED Farb-display
• Max. Lesegschwindigkeit: 120 m/min
• Chipsatz: 16Bit CPLD, 16Bit CPU bzw. 32Bit CPU
• Anschlusswert 80 bis 260 Volt, 50-60 Hz
• Leistungsaufnahme 25VA
• Arbeitstemperatur 0 bis 45 Grad
• Signalverarbeitung = EIA-422A linedriver
• Einstellbare Auflösungen: 0.1/0.2/0.5/1/2/5/10 my
• Maximale Eingangsfrequenz 5 MHz zur verlustfreien Signalübertragung
• stabiles komplettes Metallgehäuse
• Grösse: 298 x 192 x 90 mm
• Gewicht: ca. 3.2 kg

Funktionsumfang der Original SINO SDS6-2V Positionsanzeige 2- Achsen

• Vollständige Taschenrechnerfunktion ermöglicht trigonometrische Berechnungen.
• Einfache Auswahl des Funktions-Typs Fräsmaschine, Drehmaschine.
• Nullen der Achsen durch Schnelltasten für jede Achse
• Umschaltbare Wertanzeige Metrisch / Inch
• Direkte Koordinateneingabe für jede Achse
• Koordinatenanzeige wahlweise ABS/ INC
• Halbierung der Werte wahlweise Radius/ Durchmesser Anzeige möglich.
• Verdoppelung der Werte zur Durchmesseranzeige im Drehmaschinenmodus
• Taschenfräsfunktion

Funktionsbeschreibung der Original SINO SDS6-2V Positionsanzeige 2- Achsen

200 Speicherplätze für Werkzeugspeicherung/ Werkstückbezugspunkt

Bei Benutzung mehrerer Werkzeuge hat jedes Werkzeug einen unterschiedlichen Bezugspunkt. Dieser wird
gespeichert und kann beim Werkzeugwechsel abgerufen werden.

Werkstückverrundung, Innen- und Außenbearbeitung von Rundungen

Kann zur Verrundung von einfachen Ecken oder zweier sich im Winkel befindlichen Geraden verwendet werden.

Werkzeugradiuskompensation

Der Werkzeugdurchmesser wird in den Werkzeugspeicher eingegeben. Während der Fräsbearbeitung wird je nach Bearbeitungsrichtung mittels Tastendruck der
Werkzeugradius aufgerechnet oder abgezogen.

Mittenbestimmung/ Werkstückzentrierung durch Halbierung der Werte

Nach Berührung zweier Punkte an dem Werkstück durch ein Werkzeug oder Kantentaster kann die Anzeige die Werkstückmitte mit einem einfachen Tastendruck ermitteln.

Berechnen von Positionen für Bohrbilder

-Lineare Lochreihenfunktion
Berechnet und speichert die Positionen der Bohrungen entlang einer Geraden im beliebigen Winkel und führt denBediener bei der Ausführung der Bearbeitung.
-Lochkreisbearbeitung/ Lochkreisfunktion
Die Anzeige errechnet automatisch die Positionen der Bohrungen nach Eingabe der anzeigegeführten Daten

Winkelausgleich beim Kegeldrehen

Die SINO Positionsanzeige errechnet den Winkel eines Kegels durch Eingabe zweier Punkte des Werkstücks.

Fehlerkompensation

Lineare Fehlerkompensation mit Messprotokoll unserer SINO Masstäbegarantiert garantiert höchste Präzision über den Meßbereich.
Nichtlineare segmentierte Fehlerkompensation (40 Punkte) mit Messprotokoll unserer SINO Masstäbe kann Maschinenfehler ausgleichen.

Spezielle digitale Filterfunktion beim Einsatz für Schleifmaschinen

Diese verhindert ein mögliches Flackern der letzten Ziffer, welches manchmal durch die Eigenfrequenz einer Schleifmaschine auftreten kann.

Speicher/ Memory- sowie Schlummerfunktion

Memory
Wenn die Anzeige ganz ausgeschaltet wird oder einen Stromausfall hat wird der letzte angezeigte Weg gespeichert und nach dem Einschalten wieder angezeigt
"Schlummerfunktion",
Wenn bei ausgeschalteter Maschine aus Versehen trotzdem verfahren wird, werden diese Werte trotzdem
gespeichert.

Sonderfunktionen der Original SINO SDS6-2V Positionsanzeige 2- Achsen im Drehmaschinenmodus

Kopplung der Z-Achse
Zwei Achsen können mit einander gekoppelt werden.
Ihre kombinierte Bewegung wird auf dem Z-Achsen Display angezeigt, ein "echtes" drittes Anzeigesegment im Drehmaschinenmodus.
Das erste Segment zeigt X, das zweite Segment Z und Zo miteinander verrechnet (oder wahlweise Z alleine) und im dritten Segment Zo alleine.

Anmerkung:
Z und Zo werden miteinander verrechnet und das ist auch so lange richtig, wie der Oberschlitten exakt parallel zu Z steht. Wird aber der Oberschlitten verstellt, stimmt der angezeigte Wert nicht mehr, da gefahrene 10 mm in Zo nicht mehr 10 mm in Z sind. Auch verändert sich X. Bei unserer Anzeige geben Sie einfach die Gradstellung ihres Oberschlittens ein und der richtige Wert für Z und auch für X wird dann automatisch ermittelt und verrechnet.

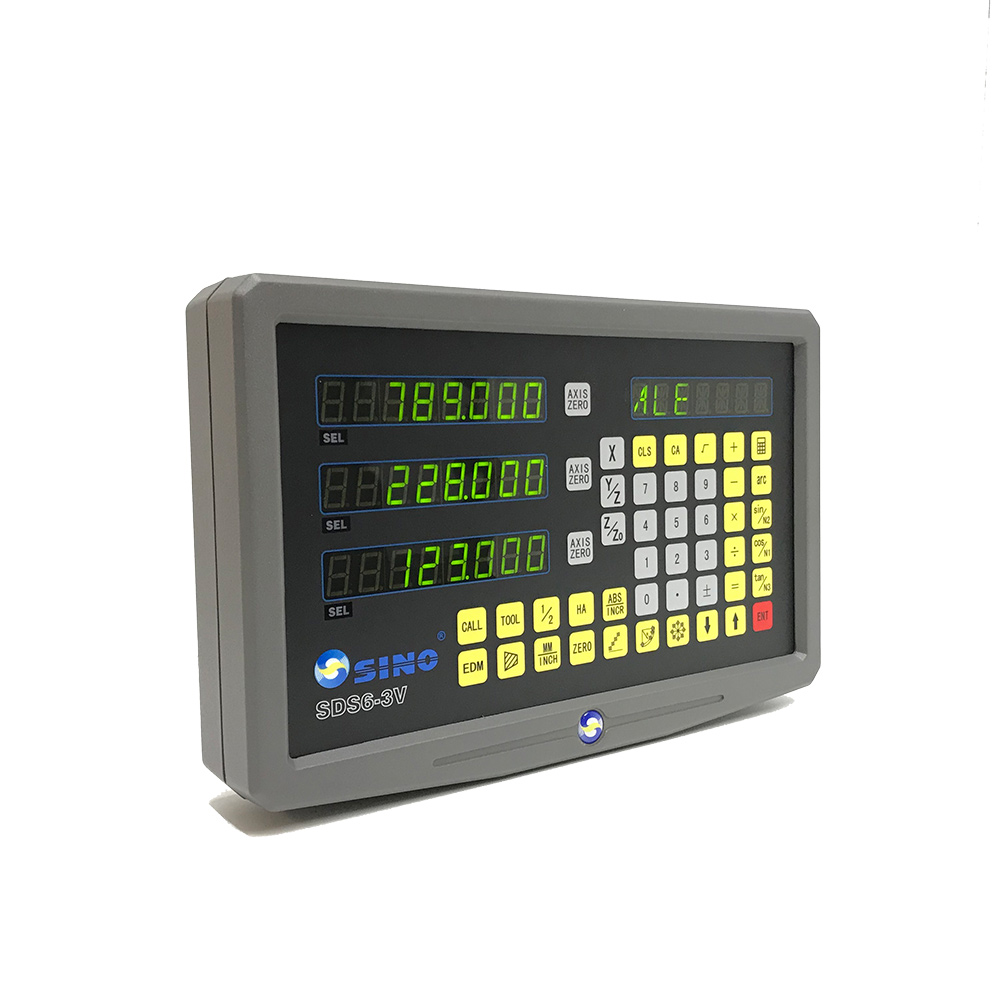

Diese Funktion gibt es ausschließlich und exklusiv für unsere ORIGINAL SINO SDS6-3V Anzeigen die nur für den anspruchsvollen europäischen Markt produziert werden.

Alle unsere SINO digitalen Positionsanzeigen  der Serie SDS6 und SDS3 sind auch mit externer RS232 Schnittstelle lieferbar.

Vorteile der Original SINO SDS6-2V Positionsanzeige 2- Achsen

• optimale ablesbare, alphanumerische Display Anzeige
• übersichtlich angeordnete Tastatur
• ergonomische Drucktasten
• spritzwassergeschützte Frontplatte
• Höchste Präzision und Fertigungssicherheit
• Präzisere Arbeits- und Wiederholgenauigkeit
• Nahezu keine Ausschussquote
• Einfache Bedienung, Zeitersparnis, Produktivitätssteigerung
• Modernste Elektronik durch neuesten Chipsatz 16-Bit CPLD / 16-Bit CPU /
• Nahezu verlustfreie Signalverarbitung durch EIA422ALinedriver
• Kompaktes, robustes Aluguss-gehäuse
• Mit Schwenkarmhalterung für Maschinen- oder Wandanbau
• Spezielle Sonderfunktionen nur bei usneren Original SINO Positionsanzeigen
• CE-konform, DIN ISO 9001

Genauigkeitszertifikat

SINO Wegmesssysteme werden nach Ihrer Produktion einer Genauigkeitskontrolle unterzogen. Dies geschieht auf einer computergesteuerten Messbank mit LASER-Interferometer in einer Klimakammer bei einer Temperatur von 20ºC (68°F). Dies garantiert höchste Präzision und Qualität Ihrer Messergebnisse.Das Original Meßprotokoll liegt den Masstäben bei.

Lieferumfang der Original SINO SDS6-2V Positionsanzeige 2- Achsen

1 x Positionsanzeige SDS6-2V inkl. Anschlusskabel
1 x Schwenkarm nach Wahl (gekröpft/ gerade) inkl. Befestigungselementen
1 x deutsche Bedienungsanleitung
1 x Anschlusskabel
1 x Kabelclips
1 x Werkzeugablage
1 x Schutzhülle
1 x Satz Anbauteile

SINO digitale Positionsanzeigen Modellübersicht

Grundsätzlich haben Sie die Auswahl zwischen diversen Anzeigegeräten von 1 bis 4 Achsen zum Nachrüsten Ihrer  Drehmaschine, Fräsmaschine und Schleifmaschine. Diese sind verfügbar mit Anschlussmöglichkeit an Ihren PC oder konventionell ohne Datenspeicherung auf Ihrem PC, mit 1 oder 2 Abschaltpunkten und der Möglichkeit im Drehmaschinenmodus  Z0 mit Z zu verrechnen. Alle SINO Digitalanzegen können mit den Glasmaßstäben der KA200, KA 300, KA500 und KA 600 Serie und SINO Magnetband System  kombiniert werden.

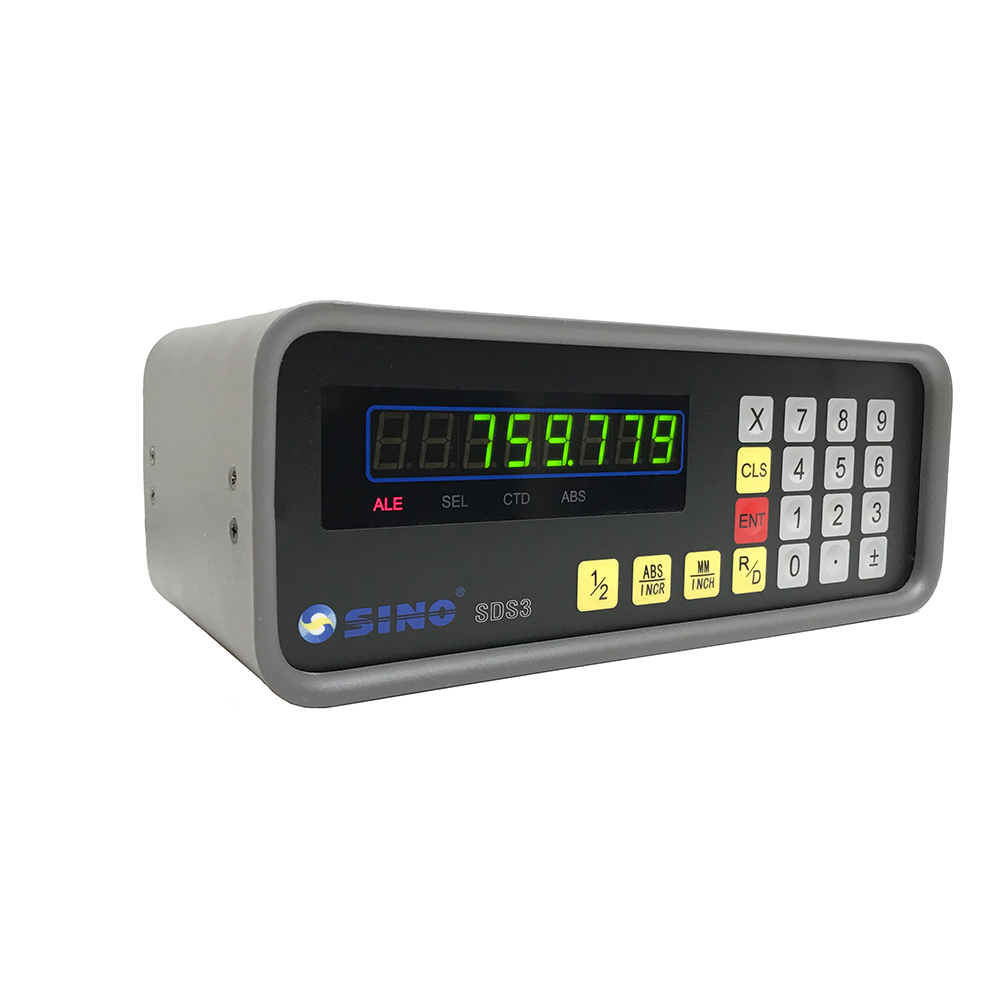

Die 1- Achsanzeige ist verwendbar für Schleifmaschinen, Bohrwerke, Sägen, mit 1 oder 2 Abschaltpunkten.
Die 2- Achsanzeige ist verwendbar für Bohr-,Fräs-,Dreh-und Schleifmaschinen.
Die 3- Achsanzeige ist verwendbar für Fräs-und Drehmaschinen.

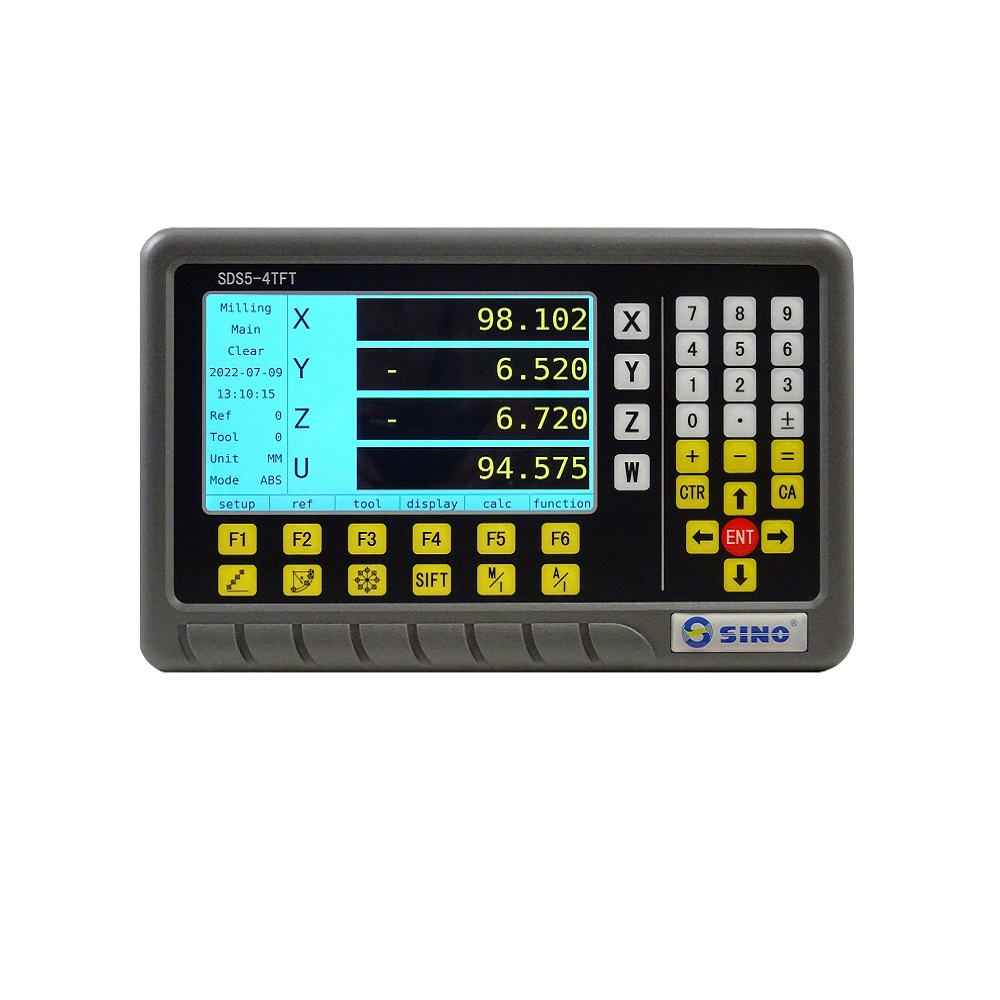

Die 4- Achsanzeige ist verwendbar für kombinierte Bohr-/ Fräsmaschinen, mit/ ohne  TFT Display, mit                                       automatischer Verrechnung von Z und Z0

Ausführung 2023:  ORIGINAL SINO- Exklusiv für den europäischen Markt produziert.
Nur ORIGINAL mit dem mit dem SINO Echtheitshologramm.

Bei Bestellung einer SINO Anzeige ist immer ein Montagekit enthalten. (Haltearm und Montageteile für die Maßstäbe). Wählen Sie den passenden Tragarm zu Ihrer Maschine. (Dreharm- gerade/ Fräsarm- abgewinkelt). Optional: Standfuss+Stehrack, stabiles Gehäuse- CASE inkl. Haltearm.
