Beschreibung

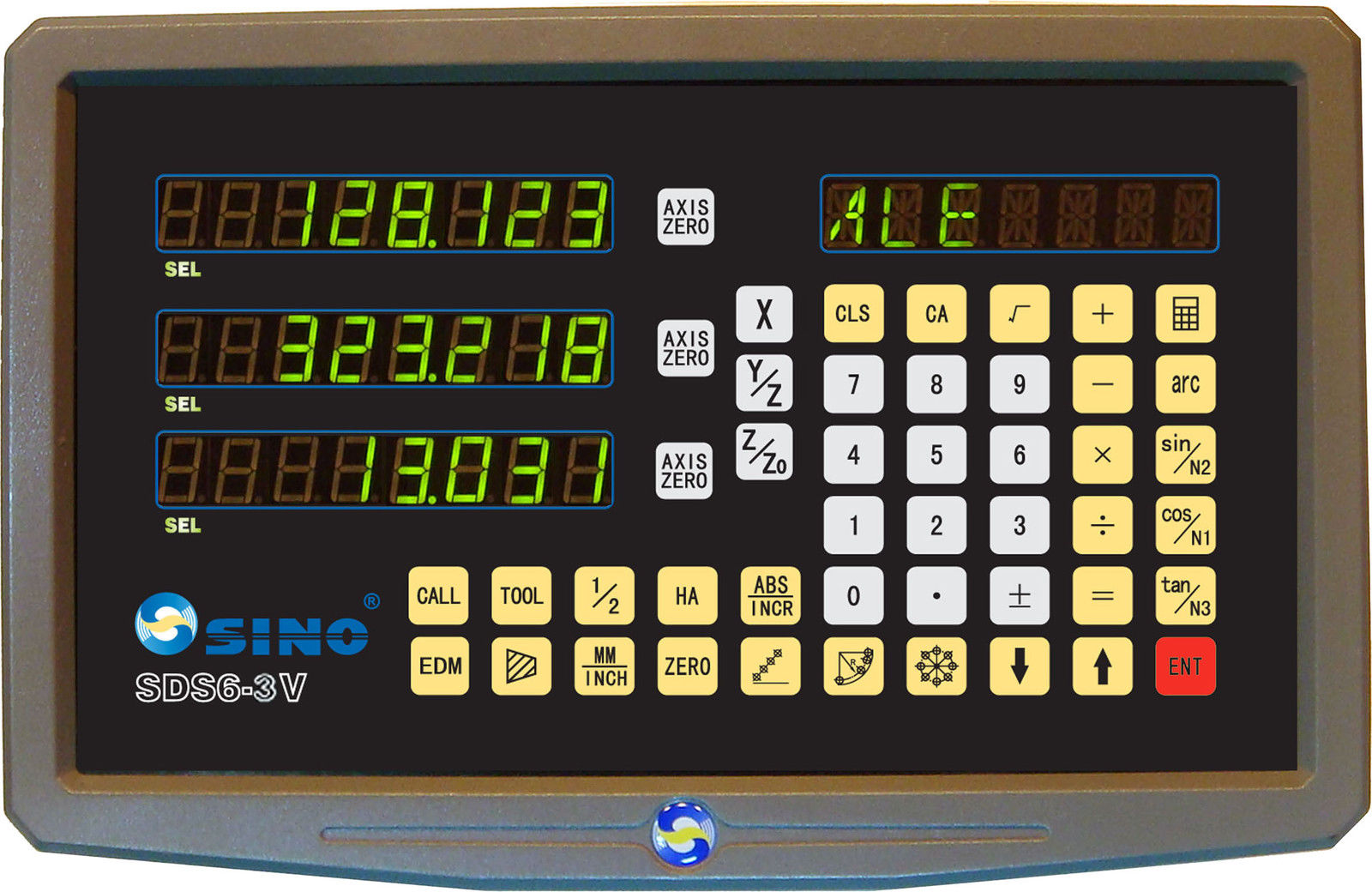

ORIGINAL SINO SDS6-3VE Positionsanzeige für 3 Achsen mit 1 Abschaltpunkt

zur Verwendung mit unseren SINO Glasmaßstäben und SINO Magnetmesssystemen

1 Abschaltpunkt für die Z-Achse einer Erodiermaschine

NEUESTE Ausführung :  ORIGINAL SINO- Exklusiv für den europäischen Markt produziert.
Nur ORIGINAL mit dem mit dem SINO Echtheitshologramm.



Signalverarbeitung der ORIGINAL SINO SDS6-3VE Positionsanzeige

Signalverarbeitung: EIA-422A- Einstellbare Auflösungen: 0.1/0.2/0.5/1/2/5/10 my

Einsatzbereich der ORIGINAL SINO SDS6-3VE Positionsanzeige

Zur Nachrüstung manueller konventioneller Werkzeugmaschinen. Die Universale SINO 3 Achsen- Positionsanzeige SDS6-3VE können Sie an Fräs- und Drehmaschinen nachrüsten.

Ausführung ORIGINAL SINO SDS6-3VE Positionsanzeige

Exklusiv nur für den deutschen/ europäischen Markt produziert mit Sonderfunktionen, hochwertigen Chipsätzen und Bauteilen für langlebigen Fertigungseinsatz. Höherer Genauigkeitsklasse für  den industriellen Einsatz.Nur echt mit dem Original Sicherheitshologramm.

Technische Details ORIGINAL SINO SDS6-3VE Positionsanzeige

Grosses 8 stelliges LED Farb-display
Max. Lesegschwindigkeit: 120 m/min
Chipsatz: 16Bit CPLD, 16Bit CPU bzw. 32Bit CPU
Anschlusswert 80 bis 260 Volt, 50-60 Hz
Leistungsaufnahme 25VA
Arbeitstemperatur 0 bis 45 Grad
Signalverarbeitung = EIA-422A linedriver
Einstellbare Auflösungen: 0.1/0.2/0.5/1/2/5/10 my
Maximale Eingangsfrequenz 5 MHz zur verlustfreien Signalübertragung
stabiles komplettes Metallgehäuse
Grösse: 298 x 192 x 90 mm
Gewicht: ca. 3.2 kg

Funktionsumfang der ORIGINAL SINO SDS6-3VE Positionsanzeige mit 1 Abschaltpunkt

Vollständige Taschenrechnerfunktion ermöglicht trigonometrische Berechnungen.
Einfache Auswahl des Funktions-Typs Fräsmaschine, Drehmaschine.
Nullen der Achsen durch Schnelltasten für jede Achse
Umschaltbare Wertanzeige Metrisch / Inch
Direkte Koordinateneingabe für jede Achse
Koordinatenanzeige wahlweise ABS/ INC
Halbierung der Werte wahlweise Radius/ Durchmesser Anzeige möglich.
Verdoppelung der Werte zur Durchmesseranzeige im Drehmaschinenmodus
Taschenfräsfunktion

200 Speicherplätze für Werkzeugspeicherung/ Werkstückbezugspunkt

Bei Benutzung mehrerer Werkzeuge hat jedes Werkzeug einen unterschiedlichen Bezugspunkt. Dieser wird
gespeichert und kann beim Werkzeugwechsel abgerufen werden.

Werkstückverrundung, Innen- und Außenbearbeitung von Rundungen

Kann zur Verrundung von einfachen Ecken oder zweier sich im Winkel befindlichen Geraden verwendet werden.

Werkzeugradiuskompensation

Der Werkzeugdurchmesser wird in den Werkzeugspeicher eingegeben. Während der Fräsbearbeitung wird je nach Bearbeitungsrichtung mittels Tastendruck der
Werkzeugradius aufgerechnet oder abgezogen.

Mittenbestimmung/ Werkstückzentrierung durch Halbierung der Werte

Nach Berührung zweier Punkte an dem Werkstück durch ein Werkzeug oder Kantentaster kann die Anzeige die Werkstückmitte mit einem einfachen Tastendruck ermitteln.

Berechnen von Positionen für Bohrbilder

-Lineare Lochreihenfunktion
Berechnet und speichert die Positionen der Bohrungen entlang einer Geraden im beliebigen Winkel und führt denBediener bei der Ausführung der Bearbeitung.
-Lochkreisbearbeitung/ Lochkreisfunktion
Die Anzeige errechnet automatisch die Positionen der Bohrungen nach Eingabe der anzeigegeführten Daten

Winkelausgleich beim Kegeldrehen

Die SINO Positionsanzeige errechnet den Winkel eines Kegels durch Eingabe zweier Punkte des Werkstücks.

Fehlerkompensation

Lineare Fehlerkompensation mit Messprotokoll unserer SINO Masstäbegarantiert garantiert höchste Präzision über den Meßbereich.
Nichtlineare segmentierte Fehlerkompensation (40 Punkte) mit Messprotokoll unserer SINO Masstäbe kann Maschinenfehler ausgleichen.

Speicher/ Memory- sowie Schlummerfunktion

Memory
Wenn die Anzeige ganz ausgeschaltet wird oder einen Stromausfall hat wird der letzte angezeigte Weg gespeichert und nach dem Einschalten wieder angezeigt
"Schlummerfunktion",
Wenn bei ausgeschalteter Maschine aus Versehen trotzdem verfahren wird, werden diese Werte trotzdem
gespeichert.

Sonderfunktionen der Original SINO SDS6-3V/4 im Drehmaschinenmodus:

Kopplung der Z-Achse
Zwei Achsen können mit einander gekoppelt werden.
Ihre kombinierte Bewegung wird auf dem Z-Achsen Display angezeigt, ein "echtes" drittes Anzeigesegment im Drehmaschinenmodus.
Das erste Segment zeigt X, das zweite Segment Z und Zo miteinander verrechnet (oder wahlweise Z alleine) und im dritten Segment Zo alleine.

Anmerkung:
Z und Zo werden miteinander verrechnet und das ist auch so lange richtig, wie der Oberschlitten exakt parallel zu Z steht. Wird aber der Oberschlitten verstellt, stimmt der angezeigte Wert nicht mehr, da gefahrene 10 mm in Zo nicht mehr 10 mm in Z sind. Auch verändert sich X. Bei unserer Anzeige geben Sie einfach die Gradstellung ihres Oberschlittens ein und der richtige Wert für Z und auch für X wird dann automatisch ermittelt und verrechnet.
Diese Funktion gibt es ausschließlich und exklusiv für unsere ORIGINAL SINO SDS6-3V Anzeigen die nur für den anspruchsvollen europäischen Markt produziert werden.

Alle unsere SINO digitalen Positionsanzeigen  der Serie SDS6 und SDS3 sind auch mit externer RS232 Schnittstelle lieferbar.



Vorteile der ORIGINAL SINO SDS6-3VE Positionsanzeige

optimale ablesbare, alphanumerische Display Anzeige
übersichtlich angeordnete Tastatur
ergonomische Drucktasten
spritzwassergeschützte Frontplatte
Höchste Präzision und Fertigungssicherheit
Präzisere Arbeits- und Wiederholgenauigkeit
Nahezu keine Ausschussquote
Einfache Bedienung, Zeitersparnis, Produktivitätssteigerung
Modernste Elektronik durch neuesten Chipsatz 16-Bit CPLD / 16-Bit CPU /
Nahezu VGerlustfreie Signalverarbitung durch EIA422ALinedriver
Kompaktes, robustes Aluguss-gehäuse
Mit Schwenkarmhalterung für Maschinen- oder Wandanbau
Spezielle Sonderfunktionen nur bei unseren Original SINO Positionsanzeigen
CE-konform, DIN ISO 9001



Genauigkeitszertifikat der ORIGINAL SINO Produkte

SINO Wegmesssysteme werden nach Ihrer Produktion einer Genauigkeitskontrolle unterzogen. Dies geschieht auf einer computergesteuerten Messbank mit LASER-Interferometer in
einer Klimakammer bei einer Temperatur von 20ºC (68°F). Dies garantiert höchste Präzision und Qualität Ihrer Messergebnisse.Das Original Meßprotokoll liegt den Masstäben bei.

Lieferumfang der ORIGINAL SINO SDS6-3VE Positionsanzeige

1 x Positionsanzeige SDS6-3VE inkl. Anschlusskabel
1 x Schwenkarm nach Wahl (gekröpft/ gerade) inkl. Befestigungselementen
1 x deutsche Bedienungsanleitung
1 x Anschlusskabel
1 x Kabelclips
1 x Werkzeugablage
1 x Schutzhülle
1 x Anleitung

Modellübersicht | SINO digitale Positionsanzeigen für Werkzeugmaschinen

Grundsätzlich haben Sie die Auswahl zwischen diversen Anzeigegeräten von 1 bis 4 Achsen zum Nachrüsten Ihrer  Drehmaschine, Fräsmaschine und Schleifmaschine. Diese sind verfügbar mit Anschlussmöglichkeit an Ihren PC oder konventionell ohne Datenspeicherung auf Ihrem PC, mit 1 oder 2 Abschaltpunkten und der Möglichkeit im Drehmaschinenmodus  Z0 mit Z zu verrechnen. Alle SINO Digitalanzegen können mit den Glasmaßstäben der KA200, KA 300, KA500 und KA 600 Serie und SINO Magnetband System  kombiniert werden.

Die 1- Achsanzeige ist verwendbar für Schleifmaschinen, Bohrwerke, Sägen, mit 1 oder 2 Abschaltpunkten.
Die 2- Achsanzeige ist verwendbar für Bohr-,Fräs-,Dreh-und Schleifmaschinen.
Die 3- Achsanzeige ist verwendbar für Fräs-und Drehmaschinen.
Die 4- Achsanzeige ist verwendbar für kombinierte Bohr-/ Fräsmaschinen, mit/ ohne  TFT Display, mit automatischer Verrechnung von Z und Z0


Bei Bestellung einer SINO Anzeige ist immer ein Montagekit enthalten. (Haltearm und Montageteile für die Maßstäbe). Wählen Sie den passenden Tragarm zu Ihrer Maschine. (Dreharm- gerade/ Fräsarm- abgewinkelt).

Optional: Standfuss+Stehrack, stabiles Gehäuse- CASE inkl. Haltearm.

NEUESTE Ausführung :  ORIGINAL SINO- Exklusiv für den europäischen Markt produziert.
Nur ORIGINAL mit dem mit dem SINO Echtheitshologramm.

Zusätzliche Informationen

Gewicht	4,5 kg
Variante	4- Achsen
Marke	SINO
Artikel	Positionsanzeige
